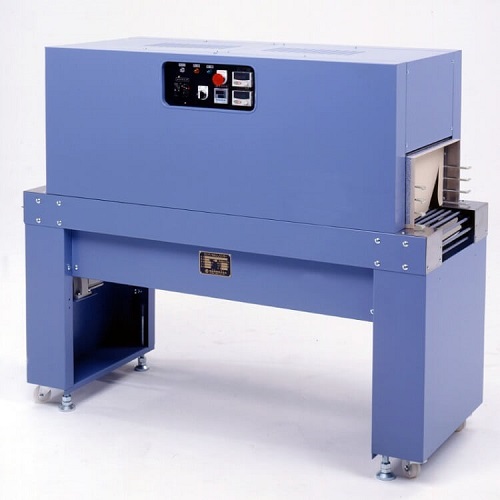

シュリンクトンネルは、製品を熱収縮性フィルムで包み、加熱してフィルムを収縮させ、製品に密着させる包装工程で使用される装置です。
この技術は、食品、医薬品、化粧品、書籍、電子機器など、さまざまな業界で広く利用されています。
シュリンクトンネルは、シュリンク包装を行う際に、フィルムで包んだ製品を加熱してフィルムを収縮させる装置です。
製品をフィルムで包んだ後、シュリンクトンネル内を通過させることで、フィルムが熱によって収縮し、製品に密着します。製品の保護や美観の向上が実現します。
シュリンクトンネルの仕組みは以下の通りです。
シュリンクトンネルに通す前段階として、まず製品を熱収縮性フィルム（ポリオレフィン、PVC、ポリエチレンなど）で包む工程が行われます。フィルムの選定は、製品の形状・サイズ・求める透明度・強度などに応じて最適化されます。
ポリオレフィンフィルムは透明性と伸縮性に優れており、食品や日用品など幅広い分野で使用されています。一方で、PVCフィルムは光沢感が高く、見た目の美しさを重視する製品に適しています。ポリエチレンフィルムは強度とコスト面に優れており、複数製品をまとめて包装する場合に多く利用されます。
この段階での重要なポイントは、フィルムの重なりや折り返し部分を均一に整えることです。ズレやシワがあると、後の加熱工程でムラが生じ、仕上がり品質に影響するため、包装機の精度やオペレーターの技術が求められます。
フィルムで包まれた製品は、次にシュリンクトンネル内で熱風や蒸気によって加熱され、フィルムが収縮して製品に密着します。この加熱工程は、包装品質を決定づける最も重要なステップです。
トンネル内部では、設定温度（一般的に120〜200℃）や通過速度が製品ごとに調整されます。温度が高すぎるとフィルムが焦げたり破れたりする一方で、低すぎると十分に収縮せずシワが残るため、最適な条件設定が欠かせません。
熱風式ではヒーターで加熱した空気を循環させて均一な加熱を実現し、蒸気式では湿熱によって柔らかくフィルムを収縮させることで、デリケートな製品にも対応できます。これにより、フィルムはピタッと密着し、美観と保護性能を同時に確保できます。
完成後のシュリンク包装は、外部からのホコリ・汚れ・湿気を防ぎ、未開封の証明としても機能します。特に食品や医薬品分野では、この「密閉性と衛生性」が大きな品質価値となっています。
このプロセスにより、製品は外部からの汚れや傷から保護され、未開封であることの証明にもなります。
| メリット | デメリット |
|---|---|
| 製品を汚れ・ホコリから保護 | 初期導入コストが高い |
| 外観が美しく見栄えが良い | 設置スペースが必要 |
| 複数製品をまとめて包装可能 | 電力消費が多くランニングコスト増 |
| 未開封の証明として機能 | 温度管理に技術が必要 |
シュリンクトンネルには、加熱方法やフィルムの収縮方法に応じて、いくつかの方式が存在します。ここでは代表的な3つの方式について紹介します。
熱風式シュリンクトンネルは、最も一般的に使用されているタイプです。内部のヒーターで加熱した空気をファンで循環させ、フィルム全体を均一に加熱して収縮させます。
熱風の流れを調整することで、製品の形状や包装材の厚みに関わらず安定した仕上がりが得られます。電気ヒーターを熱源とするため、構造がシンプルでメンテナンス性が高く、導入コストも比較的抑えられます。
食品、日用品、化粧品、電子部品など幅広い製品に対応できる点が最大の特徴です。特に大量生産ラインでの安定稼働に適しています。
一般的な熱風式は、一方向から熱を当てるため加熱ムラが生じやすく、特に角のある製品や複雑な形状ではシワが残りやすくなります。
一方、トルネード等の循環型は、熱風を旋回させながら全方位から均一に包み込みます。このため、異形物でもフィルムが均等に収縮し、角までピタッと密着。シワのない、まるで成形品のような仕上がりを実現します。
蒸気式シュリンクトンネルは、熱源として蒸気を使用し、フィルムを湿熱で加熱して収縮させる方式です。蒸気が製品全体を包み込むように伝熱するため、温度ムラが少なく、柔らかく美しい仕上がりになります。
特に、蒸気に反応しやすいポリオレフィン系やPVC系のフィルムに適しており、複雑な形状やデリケートな素材を扱う製品（瓶・カップ・化粧品容器など）で多く採用されています。
ただし、ボイラー設備が必要なため導入コストは高めですが、高い密着性と外観品質を重視する業種（飲料・医薬品・高級パッケージなど）では優れた選択肢となります。
熱旋風式（トルネードシュリンク）は、近年注目されている新しい加熱方式です。高速で循環する熱風をトンネル内で旋回させ、製品全体に均一に熱を当てることで、ムラのない美しい収縮を実現します。
従来の熱風式に比べ、熱効率が高く、加熱時間を短縮できる点が特徴です。また、気流を制御することで、ラベル部分などデリケートな箇所にも適度な熱を与え、焦げや変形を防ぎます。
この方式は、エネルギー効率の良さや仕上がり精度の高さから、近年では飲料ボトルや医薬品パッケージなどの高品質包装ラインで採用が増えています。
これらの方式は、製品の特性や包装の目的に応じて選択されます。
シュリンクトンネルは、製品の保護・見栄えの向上・輸送時の安定性など、さまざまな目的で幅広い業界に導入されています。ここでは代表的な3つの業界での活用例を紹介します。
食品業界では、カップ麺やヨーグルトのパック、ペットボトル飲料など、多様な商品にシュリンクトンネルが活用されています。熱収縮フィルムを使うことで、製品を外部の汚れや湿気から守りつつ、美しいパッケージを実現できます。
特に複数本のPETボトルをまとめるパック包装では、シュリンクトンネルによる一括包装が主流です。透明なフィルムを用いることで、ブランドロゴやラベルデザインをそのまま見せられるため、視覚的訴求力と保護性能を両立できます。
また、食品衛生法に適合したフィルムを使用すれば、直接食品に触れる場面でも安心して利用でき、製造ラインの効率化にもつながります。
出版業界では、雑誌や書籍をシュリンクフィルムで包むことで、汚れ・折れ・湿気などから製品を守る目的で使用されています。書店の棚に並ぶ際、読者に「未開封＝新品である」ことを伝えるための信頼性向上ツールとしても機能しています。
特に付録付き雑誌や限定版コミックなどでは、開封防止の意味合いが強く、消費者保護の観点からも重要な包装工程です。さらに、フィルムが透明なため、表紙デザインや見出しをそのまま視認でき、販売促進効果も高まります。
このように出版業界におけるシュリンク包装は、単なる保護だけでなく、ブランドイメージ維持と販促支援の役割も果たしています。
通信販売業界では、製品の輸送中に発生するズレや破損を防ぐためにシュリンクトンネルが活用されています。段ボール梱包の前に商品をまとめて固定することで、配送中の揺れや摩擦によるトラブルを軽減できます。
また、複数商品を1セットとして販売する「まとめ買い」や「ギフトパッケージ」の工程でも使用され、見た目の整った出荷状態を実現します。透明なフィルムで包むことで、商品内容を確認しながらも、ホコリや指紋などの汚れを防止できます。
加えて、外装フィルムにラベル印字やバーコードを追加すれば、物流システムとの連携も容易になり、出荷ミス防止や在庫管理の効率化にも寄与します。
これらの事例から、シュリンクトンネルは多様な業界で製品の保護や美観の向上に貢献していることがわかります。
トルネードシステムは、四方向からの熱風をリング状に循環させることで、フィルムにまんべんなく熱を届けます。そのため、ムラのない収縮と美しい外観を得やすく、PET・OPSなどのフィルムにも適応しやすいのが特徴です。
内部で熱風を循環させ、外気を何度も加熱する無駄を省く構造です。この方式により、従来機と比べて電力使用量を約2/3に低減でき、運用コストの削減にもつながります。
温度・風量・シャッターをデジタル制御することで、熟練度に左右されず同じ結果を得られるようになっています。再現性の高い設定が可能なため、作業の標準化にも役立ちます。
